PENGERTIAN JARINGAN

1.Pengertian jaringan

     jaringan komputer adalah interkoneksi antara dua komputer autonomous atau lebih,yang terhubung dengan media transmisi kabel atau non kabel

     autonomous adalah apabila sebuah komputer tidak melakukan kontrol terhadap komputer lain dengan akses penuh, sehingga dapat membuat komputer lain, restart, shutdown, kehilangan file atau kerusakan sistem.

2.Aalat untuk membangun jaringan

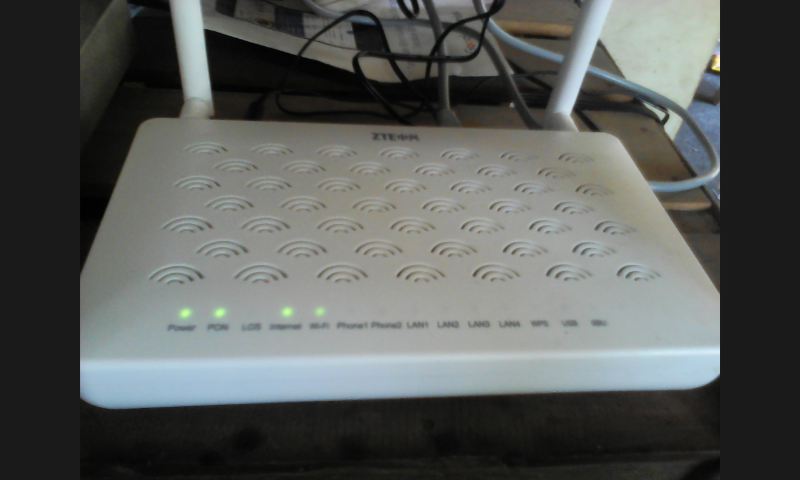

   * Modem berfungsi untuk merubah sinyal analog menjadi sinyal digital atau sebaliknya.digunakan untuk mengakses jaringan internet

   *Router berfungsi untuk mengirimkan data dari suatu jaringan menuju tujuanya










  *hub/switch berfungsi untuk menjembatani beberapa komputer yang terhubung dalam satu jaringan

  *Kabel UTP merupakan transmisi yang paling sering digunakan . bentuknya seperti kabel telepon,biasanya digunakan untuk menghubungkan komputer dengan HUB atau komputer dengan komputer.



  * NIC/(Network Interface card) LAN Card digunakan sebagai antarmuka atau penghubung suatu komputer ke sebuah jaringan komputer

3.Pengertian topologi

    Topologi jaringan adalah suatu cara atau konsep untuk menghubungkan beberapa atau banyak komputer sekaligus menjadi suatu jaringan yang saling terkoneksi.dan setiap macam topologi jaringan komputer akan berbeda dari segi kecepatan pengiriman data,biaya pembuatan,serta kemudahan dalam proses maintanance nya. dan juga setiap jenis topologi jaringan komputer memiliki kelebihan serta kekurangannya masing masing.

4.Jenis-Jenis topologi

   1.Topologi ring

    Setiap komputer di hubungkan dengan komputer lain dan seterusnya sampai kembali lagi ke komputer pertama, dan membentuk lingkaran sehingga disebut RING.topologi ini berkomunikasi menggunakan data token untuk mengontrol hak akses komputer untuk menerima data,misalnya komputer 1 akan mengirim file ke komputer 4,maka data akan mlewati komputer 2 dan 3 sampai di terima oleh komputer 4.



• Kelebihan dari topologi jaringan komputer ring adalah pada kemudahan dalam proses pemasangan dan instalasi, penggunaan jumlah kabel lan yang sedikit sehingga akan menghemat biaya.
• Kekurangan paling fatal dari topologi ini adalah, jika salah satu komputer ataupun kabel nya bermasalah, maka pengiriman data akan terganggu bahkan error.

  2.Topologi Bus

      topologi bus tersusun rapi seperti antrian dan menggunakan hanya satu kabel COAXIAL dan setiap komputer terhubung ke kabel menggunakan konektor BNC,dan kedua ujung dari kabel coaxial harus diakhiri oleh terminator



• Kelebihan dari bus hampir sama dengan ring, yaitu kabel yang digunakan tidak banyak dan menghemat biaya pemasangan.
• Kekurangan topologi bus adalah jika terjadi gangguan atau masalah pada satu komputer bisa menggangu jaringan di komputer lain, dan untuk topologi ini sangat sulit mendeteksi gangguan, sering terjadinya antrian data, dan jika jaraknya terlalu jauh harus menggunakan repeater.

  3.Topologi star

      topologi ini membentuk seperti bintang karena semua komputer dihubungkan ke sebuah hub atau switch dengan kabel utp .sehingga hub atau seitch lah pusat dari jaringan dan bertugas untuk mengontrol lalu lintas data,jadi jika komputer 1 ingin mengirim data ke komputer 4 ,data akan dikirim ke switch dan langsung di kirimkan ke komputer tujuan tanpa melewati komputer lain.

• Kelebihan topologi ini adalah sangat mudah mendeteksi komputer mana yang mengalami gangguan, mudah untuk melakukan penambahan atau pengurangan komputer tanpa mengganggu yang lain, serta tingkat keamanan sebuah data lebih tinggi, .
• Kekurangannya topologi jaringan komputer ini adalah, memerlukan biaya yang tinggi untuk pemasangan, karena membutuhkan kabel yang banyak serta switch/hub, dan kestabilan jaringan sangat tergantung pada terminal pusat, sehingga jika switch/hub mengalami gangguan, maka seluruh jaringan akan terganggu.

  4.Topologi Mesh

     Topologi ini setiap komputer akan terhubung dengan komputer lain dalam jaringanya menggunakan kabel tunggal,jadi proses pengiriman data akan langsung mencapai komputer tujuan tanp melalui komputer lain ataupun switch atau hub

• Kelebihanya adalah proses pengiriman lebih cepat dan tanpa melalui komputer lain, jika salah satu komputer mengalami kerusakan tidak akan menggangu komputer lain.
• Kekurangan dari topologi ini sudah jelas, akan memakan sangat banyak biaya karena membutuhkan jumlah kabel yang sangat banyak dan setiap komputer harus memiliki Port I/O yang banyak juga, selain itu proses instalasi sangat rumit.

5.Topologi Tree

   topologi tree merupakan gabungan daripada topologi star yang dihubungkan dengan topologi bus ,jadi setiap topologi starakan terhubung ke topologi star lainya menggunakan topologi bus.biasanya dalam topologi ini terdapat beberapa tingkatan jaringan,dan jaringan yang berbeda pada tingkat yang lebih tinggi dapat mengontrol jaringan yangberada pada tingkat yang lebih renda

• Kelebihan topologi tree adalah mudah menemukan suatu kesalahan dan juga mudah melakukan perubahan jaringan jika diperlukan.
• Kekurangan nya yaitu menggunakan banyak kabel, sering terjadi tabrakan dan lambat, jika terjadi kesalahan pada jaringan tingkat tinggi, maka jaringan tingkat rendah akan terganggu juga.

      6.Topologi Linier

         letak jenis ini adalah tata letak umum. Satu kabel utama menghubungkan tiap titik koneksi komputer yang terhubung ke konektor yang disebut Connector-T dan pada akhirnya harus diakhiri dengan terminator.

Keuntungan

• Menyimpan kabel
• Tata letak kabel sederhana
• Mudah dikembangkan
• Tidak perlu pusat kontrol
• Penambahan atau pengurangan terminator dapat dilakukan tanpa mengganggu operasi yang berjalan

Kelemahan

• Deteksi dan isolasi kesalahan sangat kecil
• Kepadatan lalu lintas tinggi
• Keamanan data kurang dapat diandalkan
• Kecepatan akan menurun bila jumlah pengguna meningkat
• Repeater diperlukan (repeater) untuk jarak jauh.

  7.Topologi hybrid

     Kombinasi dari dua atau lebih topologi yang berbeda untuk membuat topologi hybrid. Ketika topologi dasar yang berbeda yang terhubung satu sama lain, mereka tidak menampilkan karakteristik dari setiap satu topologi tertentu.

Kelebihan

• Fleksibilitas
• Menambahkan koneksi perangkat lainnya adalah mudah, karena node dan / atau peripheral baru dapat dihubungkan ke topologi dan topologi dapat dihubungkan dengan topologi hybrid kata dengan mudah.

Kekurangan

• Pengelolaan sulit
• Biaya mahal dibandingkan dengan topologi lainnya
• Instalasi dan konfigurasi topologi sulit

 8.Topologi Hirarki

    Bentuknya seperti pohon bercabang dari komputer host  yang di hubungkan ke switch dengan simpul lain atau node secara bertahap, tingkat yang lebih tinggi berfungsi sebagai pengetur kerja jenjang di bawahnya, topologi ini biasanya digunakan oleh perusahaan besar atau organisasi besar yang memiliki beberapa cabang lokal, sehingga data dari pusat bisa didistribusikan ke cabang atau sebaliknya.

Kelebihan

• Sentralisasi data hirarkis sehingga pengelolaan data yang lebih baik dan lebih mudah
• Controlled; Mudah berkembang menjadi jaringan yang lebih luas;

Kekurangan

• Komputer bawahnya tidak bisa dioprasikan jika kabel pada komputer tingkat atas terputus
• Mungkin ada tabrakan berkas (tabrakan)
